RIP NumLock
Num Lockキーを誤って押さないためのカバーとして「墓標」モチーフのキートップを作成した。実用性とユーモアとハロウィンを兼ねた3Dプリントプロジェクト。
- デザイン
または
コンセプト - 「Num Lockを眠らせておく」というコンセプト。視覚的に押す気をなくさせる＋会話のネタになるジョークガジェット。
| 5W1Hでプロジェクトの内容を整理 | |
|---|---|
| When (いつ) | 2024年10月 |
| Where (どこで) | 津野田ゴム |
| Who (だれが) | 津野田ゴム |
| What (なにを) | キーボードカバー |
| Why (なぜ) | NumLockキーを押さないための3Dキーカバー |
| How (どのように) | PLAで出力→キートップに装着 |
- 完了日：
- 2024年10月
- 所要日数：
- 1か月
- 設計方法：
- 3DCAD
- 材質：
- PLA
- 加工方法：
- 3Dプリンター
- 設計図
- 設計図はありません
- 完成図
- 完成図はありません
STEP1【設計】
TRY1
- 作業内容
- 墓石形状のキートップを設計。サイズ調整、文字「Num LK」を入れる。
- 意図
- 視覚的に「ナムロックはもう押さなくていい」と伝えるユーモア設計。
- 結果
- 問題なく形状作成できた。
- 課題・改善案
- 細かい文字なので解像度向上 or 大きめフォントで対処。
イメージはありません
STEP2【プリント】
- 作業内容
- FDMプリンターでPLA青を使って印刷。積層0.2mm、サポートあり。
- 意図
- モデルを現実に出力し、キーにはめて使えるようにする。
- 結果
- 出力成功。サイズもピッタリではまった。
- 課題・改善案
- 細部の造形が粗いので、積層ピッチを0.1mmにすると仕上がり向上
STEP3【シリコン型成形】
- 作業内容
- 墓石部分とベース（キーボードカバー）をそれぞれ別パーツで簡易金型を作成し、シリコンで個別に成形して組み立てた。
- 意図
- 多色展開・柔らかい素材での再現、量産性を意識した型成形。
- 結果

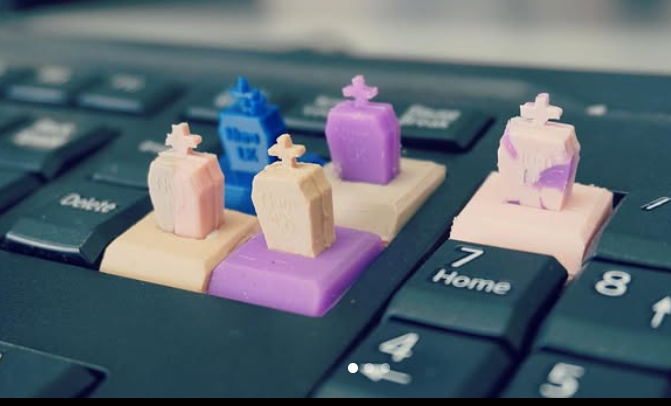

- 形状再現良好で、複数色・複数パターンの組み合わせが可能になった。
- 課題・改善案
- 型ズレが起きやすいため、型合わせ精度やパーツの勘合性をさらに調整したい。
